一、产品综述
M15G......系列二位五通电磁阀系我公司引进国际先进电磁阀生产技术生产出的国产化产品，该产品主要用在控制双向动作气缸，气动调节阀或其它气动执行机构。以实现压缩空气管路的自动化控制。
二、技术规则
1.技术参数（防爆型）
|
|
通径mm |
额定电压V/Hz |
电流A |
功率W |
工作介质 |
压力范围Mpa |
泄露量ml/min |
阻尼孔径mm |
有效截面积 |
外型尺寸 |
连接方式 |
|
|
L |
H |
|||||||||||
|
M15G-8-A(D)12P |
8 |
AC220/50 |
0.075 |
8.8 |
空气 |
0.1-0.9 |
<10 |
6 |
16.68 |
124 |
120 |
螺纹ZG1/4" |
|
M15G-10-A(D)12P |
10 |
螺纹ZG3/8" |
||||||||||
|
M15G-12-A(D)12P |
12 |
14 |
40 |
170 |
150 |
螺纹ZG1/2" |
||||||
|
M15G-14-A(D)12P |
14 |
螺纹ZG3/4" |
||||||||||
2.使用环境：环境温度不高于65oC，相对湿度不大于85%。
3.工作介质：应洁净，无悬浮物。
4.电源变化，电源波动范围在-15% - +10%的情况下，正常工作。
5.最高换向频率：每秒8次。
三、工作原理

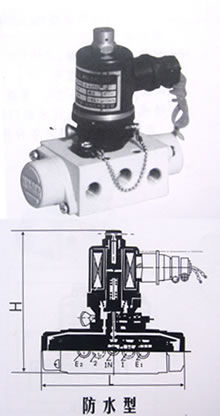

该阀是利用电磁铁操作的阀杆式气动压差复位结构的二位五通防水电磁阀，图示为关闭状态，此时，进气口IN的进气压力推动小活塞，使进气口IN与工作口1相通，工作口2与排气口E2相通。当通电时，动铁芯被电磁铁吸起，打开先导阀，使进气压力推动大活塞，在大小活塞受压差作用下移动阀杆，使进气口IN与工作口2相通，工作口1与排气口E1相通，断电后，动铁芯恢复初始位置，先导阀关闭。
四、安装使用
1.安装前首先吹扫管路，避免杂质搁损密封面。
2.安装时，首先确定常开常闭工作口，工作口1为常开工作口。工作口2为常闭工作口。
3.按阀体上标记号码水平安装，安装尺寸见附图。
4.使用时必须与技术规则相符。
五、包装与订货
1.包装内有使用说明书，检验单，塑料袋包装。
2.订货时请注明型号、名称、通径、电源、介质、压力、数量要求、数量等。
3.特殊要求，订货时先与技术部门协商，我公司可满足各种特殊订货。
